رسم وتحويل المخططات الهندسية من مسودات ورقية إلى لوحات أوتوكاد رقمية (DWG/PDF).

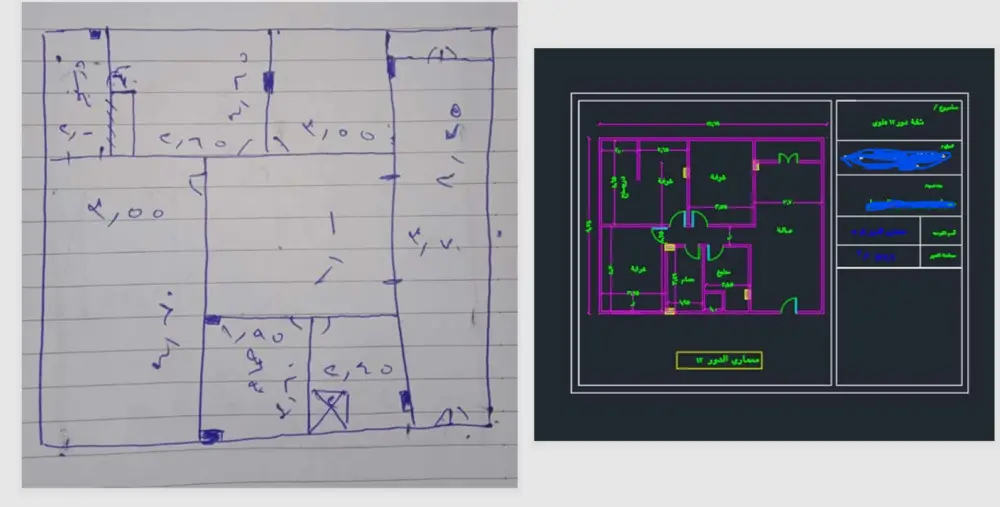

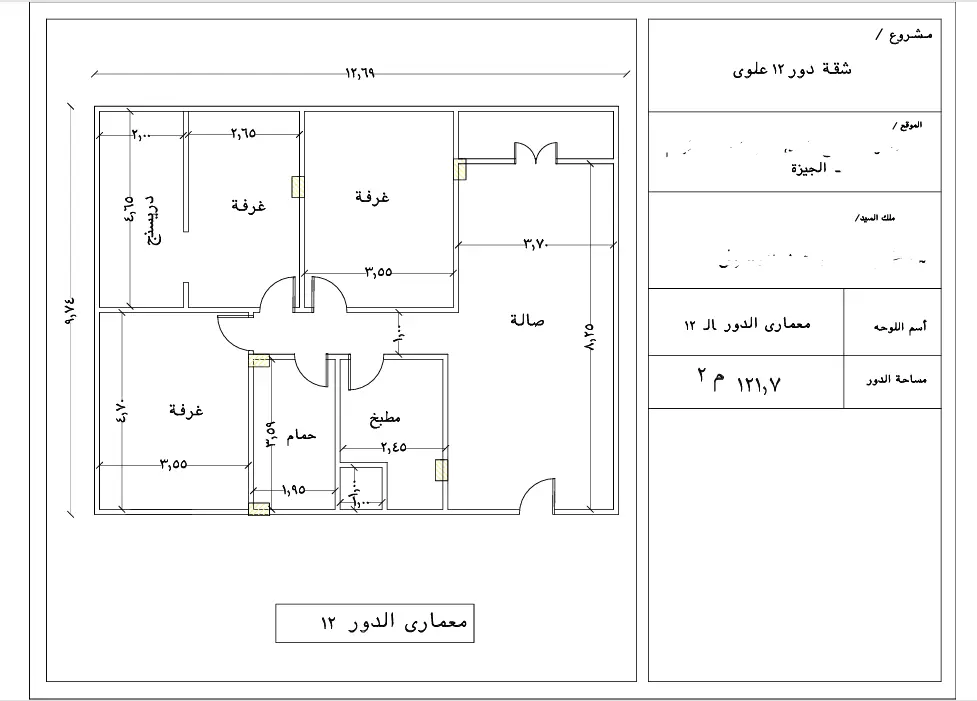

في هذا المشروع، قمت بتحويل مسودة وتصميم كروكي مرسوم يدوياً (موضح به المقاسات والأبعاد الأولية) إلى مخطط معماري رقمي احترافي ومنظم بالكامل باستخدام برنامج AutoCAD، كما يظهر في الملف (مقابل 5$، سأقوم برسم وتحويل مخطط هندسي واحد (مسقط أفقي أو واجهة) لمساحة تصل إلى 100 متر مربع كحد أقصى) الخطوات والمهام التي قمت بتنفيذها: ​دراسة الكروكي اليدوي: مراجعة كافة الأبعاد المكتوبة، توزيع الغرف، والمساحات لضمان مطابقتها للواقع وتجنب أي تعارض في المقاسات. ​الرسم الاحترافي بدقة: رسم الجدران، وتوزيع الأبواب والنوافذ والمحاور بدقة هندسية تامة مع مراعاة السماكات الصحيحة للحوائط. ​تنسيق الألوان والطبقات (Layers): تنظيم المخطط عبر استخدام طبقات منفصلة لكل عنصر (جدران، أبواب، نصوص، أبعاد) لسهولة التعديل والطباعة لاحقاً. ​إضافة البيانات والرموز: كتابة أسماء الفراغات (غرفة، صالة، مطبخ، حمام) مع توضيح الأبعاد الداخلية والخارجية بشكل مقروء وواضح. ​المخرجات التي تم تسليمها للعميل: ​ملف العمل المصدر بصيغة DWG. ​نسخة جاهزة للطباعة بجودة عالية بصيغة PDF.
