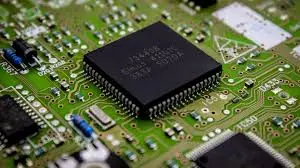

تصميم الدوائر المطبوعة (PCB Design) احترافية وجاهزة للتصنيع

هل لديك فكرة لمشروع إلكتروني أو مخطط (Schematic) وتريد تحويله إلى لوحة مطبوعة (PCB) احترافية وعالية الكفاءة؟ أقدم لك خدمة تصميم الـ PCB Layout باستخدام أحدث البرامج الهندسية، مع مراعاة معايير التصنيع العالمية (DFM) لضمان عمل اللوحة بكفاءة ومنع حدوث أي مشاكل تقنية أثناء التشغيل. ما الذي أقدمه في هذه الخدمة؟ تحويل المخطط (Schematic Capture): رسم المخطط الإلكتروني بدقة والتأكد من صحة التوصيلات. تصميم اللوحة (PCB Layout): توزيع العناصر بشكل مثالي لتقليل التشويش (Noise) وتوفير المساحة. دعم الطبقات المتعددة: تصميم لوحات (Single, Double, or Multi-layer) حسب احتياج المشروع. إدارة العناصر (BOM): إعداد قائمة كاملة بالمكونات مع روابط شرائها أو أكوادها (LCSC/DigiKey). المحاكاة (Simulation): التأكد من سلامة المسارات والجهود (حسب تعقيد المشروع). المخرجات التي ستستلمها: ملفات الجيربر (Gerber Files): الملفات النهائية المطلوبة للمصنع (مثل JLCPCB أو PCBWay). ملف الـ BOM: قائمة المكونات الإلكترونية بشكل منظم. صور ثلاثية الأبعاد (3D Visualization): لرؤية شكل اللوحة النهائي قبل تصنيعها. (سعر اضافي) "يبدأ سعر التصميم من 25$ للدوائر البسيطة، ويتم تحديد التكلفة النهائية بناءً على تعقيد المخطط الإلكتروني وعدد الطبقات المطلوبة."
